Инструкция по обновлению ИС ENLOGIC
Обновление исполнительной системы EnLogic в контроллере производится посредством модуля «Контроллеры».
- Импортируйте текущую конфигурацию контроллера: меню Правка –> Импортировать контроллер. Укажите необходимый тип соединения. После произойдет вычитка конфигурации, после завершения нажмите «ОК».

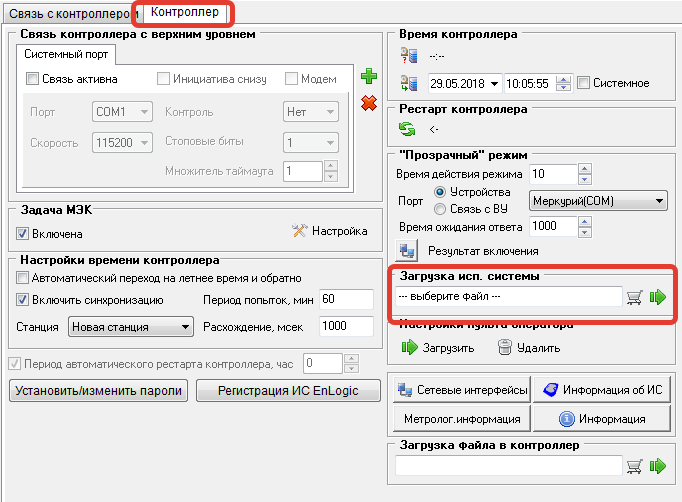

- После импорта программа автоматически переходит в режим опроса. Если вы остановили опрос, запустите его снова нажатием «Ctrl+F10». Переходим на вкладку контроллер.
3. Нажимаем на иконку «Тележка» и выбираем файл исполнительной системы (архив .tar).
4. Нажимаем кнопку загрузки «Зеленая стрелка вправо». Потребуется ввести пароль 3- го уровня, после чего начнется загрузка исполнительной системы в контроллер.
5.Контроллер должен перезагрузиться. Снова начните опрос и удостоверьтесь, что исполнительная система успешно загрузилась: кнопка «Информация об ИС»
